Wie funktionieren Prallsprinkler? Mechanismus, Druck und FAQ

Kurze Eintwort: Wie Prallsprinkler funktionieren

An Schlagsprinkler Funktioniert durch Wasserdruck, um einen federbelasteten Arm nach außen zu drücken, der dann zurückschwingt und auf den Sprinklerkörper trifft, wodurch sich der Kopf bei jedem Schlag ein kleines Stück dreht. Dieser wiederholte Schlagvorgang ist der Ursprung des Namens „Prallsprinkler“, manchmal auch „Impulssprinkler“ genannt. Bei jedem Aufprall bewegt sich der Sprinklerkopf nur um ein paar Grad weiter, sodass die vollständige Drehung um einen Rasen, ein Feld oder ein Gartenbeet schrittweise über Dutzende oder sogar Hunderte von Einzelschlägen erfolgt. Der Wasserdruck, der diesen Mechanismus antreibt, liegt normalerweise zwischen 25 und 70 PSI, und das charakteristische Klick- oder Tickengeräusch, das viele Menschen mit der Rasenbewässerung assoziieren, ist in Wirklichkeit der Arm, der bei jedem Zyklus auf den Körper trifft. Im Folgenden werden in diesem Artikel alle mechanischen Komponenten, der gesamte Rotationszyklus, die Druckanforderungen, die Materialauswahl, die Installationsanleitung und die Schritte zur Fehlerbehebung aufgeschlüsselt, damit jeder, der eine Maschine evaluiert oder wartet Schlagsprinkler Das System verfügt über eine vollständige technische Referenz.

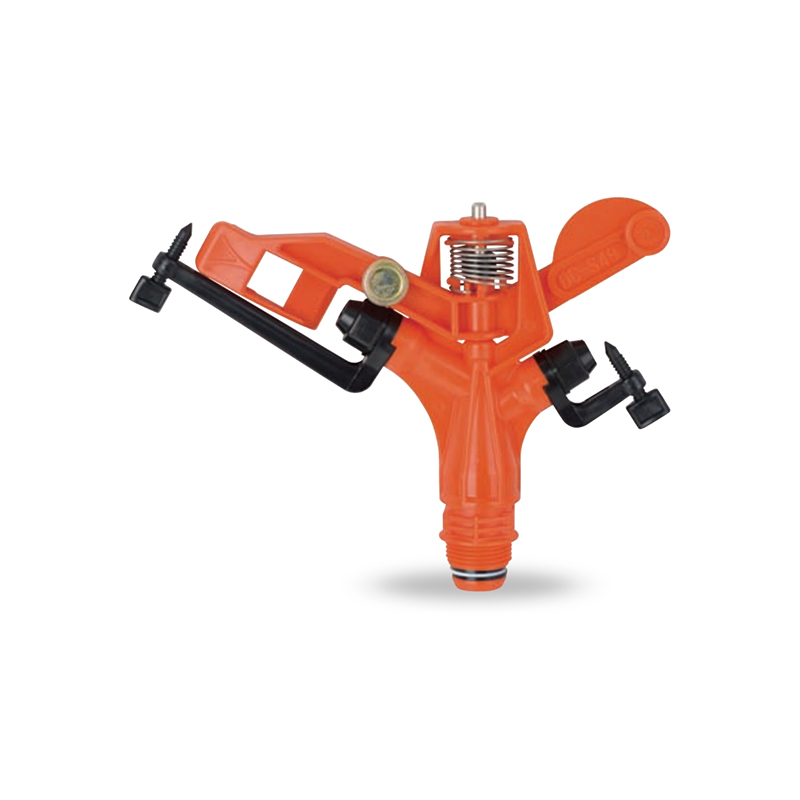

Die mechanische Anatomie eines Schlagsprinkler

Um zu verstehen, wie ein Schlagsprinkler Bei der Betrachtung der Funktionen ist es hilfreich, auf die einzelnen Teile zu achten, die bei jedem Bewässerungszyklus zusammenarbeiten. Die meisten Prallregner, egal ob sie für Rasenflächen zu Hause oder für große landwirtschaftliche Felder konzipiert sind, verfügen über dieselben Kernkomponenten.

Der Riser und die Basis

Das Steigrohr ist der vertikale Stiel, der den Sprinklerkopf mit der Wasserversorgungsleitung verbindet. Es beherbergt den internen Wasserdurchgang und bei vielen Modellen eine eingebaute Dichtung, die ein Austreten von Wasser rund um die beweglichen Teile verhindert. Der Sockel wird normalerweise auf einen Gartenschlauchanschluss, eine erdverlegte PVC-Steigleitung oder ein Pop-up-Gehäuse geschraubt.

Die Düse und der Diffusorstift

Das Wasser tritt durch eine Düse aus, die den Strahl entweder in einen Vollstrahl oder in ein Fächermuster formt. Ein kleiner Diffusorstift sitzt direkt im Weg des Wasserstrahls. Dieser Stift bricht den Strahl leicht auf, wodurch der Aufprall auf Gras und Boden abgemildert wird und der Strahl dennoch eine sinnvolle Distanz zurücklegen kann, oft zwischen 20 und 45 Fuß, je nach Düsengröße und Druck.

Der federbelastete Arm

Dies ist der entscheidende Teil des Mechanismus. Ein Metallarm ist an einer Feder montiert und direkt im Weg des Wasserstrahls positioniert. Der Wasserdruck drückt den Arm nach außen und vom Körper weg. Sobald der Arm weit genug schwingt, wird er von der Feder zurückgezogen und der Arm schlägt mit einem scharfen, hörbaren Klicken auf den Sprinklerkörper.

Die Rotationsratsche

Unter der Armbaugruppe wandelt ein kleiner Ratschen- oder Zahnradmechanismus die Schlagkraft in eine winzige Drehbewegung um. Bei jedem Schlag wird der Kopf um etwa 1 bis 3 Grad vorgeschoben, wobei dies je nach Hersteller und Modell unterschiedlich ist. Im Verlauf eines vollständigen Bewässerungszyklus akkumulieren sich Hunderte von Stößen zu einer vollständigen 360-Grad-Drehung oder einem Teilbogen, wenn der Sprinkler auf Teilkreisabdeckung eingestellt ist.

Schritt für Schritt: Der Rotationszyklus erklärt

Der gesamte Betriebszyklus eines Schlagsprinkler kann in eine sich wiederholende Sequenz unterteilt werden. Wenn man jeden Schritt versteht, wird klar, warum der Sprinkler seine vertraute rhythmische Bewegung erzeugt.

  1. Wasser tritt unter dem Druck der Versorgungsleitung in die Basis des Sprinklers ein und wandert durch das Steigrohr nach oben in die Düsenkammer.
  2. Das unter Druck stehende Wasser tritt als konzentrierter Strahl durch die Düse aus und trifft auf den Diffusorstift und den in seinem Weg positionierten federbelasteten Arm.
  3. Die Kraft des Wassers drückt den Arm gegen die Spannung seiner Rückholfeder nach außen und bewegt ihn vom Sprinklerkörper weg.
  4. Sobald der Wasserstrahl auf dem Höhepunkt seines Schwungs den Kontakt zum Arm verliert, zieht die Feder den Arm schnell zurück zum Körper.
  5. Der Arm schlägt auf den Körper und erzeugt das charakteristische Klickgeräusch. Dieser Aufprall greift gleichzeitig in die interne Ratsche ein und dreht den gesamten Kopf um einen kleinen Schritt.
  6. Der Zyklus wiederholt sich kontinuierlich, wobei der Sprinkler bei jedem Schlag etwas weiter um seinen Bogen herum bewegt wird, bis er eine volle Umdrehung vollendet oder die Grenze einer Teilkreiseinstellung erreicht. An diesem Punkt ändern viele Modelle automatisch die Richtung.

Dieser Zyklus wiederholt sich typischerweise zwischen 20 und 40 Mal pro Minute, was bedeutet, dass eine vollständige 360-Grad-Drehung eines Prallsprinklers für Privathaushalte oft zwischen 1 und 4 Minuten dauert, abhängig vom Wasserdruck, der Düsengröße und dem spezifischen Übersetzungsverhältnis der internen Ratsche.

Wasserdruck und seine Rolle bei der Leistung von Prallsprinklern

Der Wasserdruck ist die wichtigste Variable, die die Qualität eines Wassers beeinflusst Schlagsprinkler führt. Der Druck bestimmt die Wurfweite, die Tröpfchengröße, die Rotationsgeschwindigkeit und sogar das Geräusch, das der Arm macht, wenn er auf den Körper trifft.

Die meisten Prallsprinkler für Privathaushalte sind so konstruiert, dass sie zwischendurch effizient arbeiten 25 und 50 PSI , während landwirtschaftliche Hochleistungsgeräte, die für Bewässerungszapfen oder große Feldkanonen gebaut sind, möglicherweise zwischen 40 und 80 PSI benötigen, um ihren Nennwurfradius zu erreichen. Wenn der Druck unter den empfohlenen Mindestdruck fällt, schwingt der Arm möglicherweise nicht weit genug, um zuverlässig auf den Körper zu treffen, was dazu führt, dass der Sprinkler in einer Position stehen bleibt, anstatt sich zu drehen. Wenn der Druck zu hoch ist, kann der Strahl zu einem feinen Nebel zerstäuben, der im Wind weht, anstatt das Wasser effizient in den Zielbereich zu befördern.

Allgemeine Druck-Wurf-Beziehung für eine standardmäßige 3/4-Zoll-Prall-Sprinklerdüse.
Betriebsdruck (PSI) Ungefährer Wurfradius Typische Durchflussrate
20 PSI 18 bis 22 Fuß 3 bis 5 Gallonen pro Minute
35 PSI 28 bis 33 Fuß 5 bis 8 Gallonen pro Minute
50 PSI 35 bis 42 Fuß 8 bis 12 Gallonen pro Minute
65 PSI 40 bis 48 Fuß 12 bis 16 Gallonen pro Minute

Diese Zahlen variieren je nach Hersteller, Düsendurchmesser und spezifischer Innengeometrie des Sprinklers. Sie veranschaulichen jedoch den allgemeinen Trend, dass sowohl der Wurfradius als auch die Durchflussrate mit dem Druck zunehmen, bis zu dem Punkt, an dem der Strahl in feine Tröpfchen zu zerfallen beginnt, die die effektive Abdeckung verringern.

Prallsprinkler im Vergleich zu anderen Sprinklertypen

Hausbesitzer und Bewässerungsplaner vergleichen oft Schlagsprinklers Bevor Sie sich für ein System entscheiden, sollten Sie sich gegen zahnradgetriebene Rotoren, feststehende Sprühköpfe und oszillierende Sprinkler entscheiden. Jedes Design hat je nach Größe und Form der zu bewässernden Fläche unterschiedliche Stärken.

Vergleich gängiger Sprinklermechanismen für die Rasen- und Feldbewässerung.
Sprinklertyp Rotationsmethode Am besten geeignet für
Schlagsprinkler Der Federarm schlägt auf den Körper, um die Ratsche vorzuschieben Große Rasenflächen, Felder, Obstgärten, windige Gebiete
Getrieberotor Interne wasserbetriebene Zahnradturbine Wohnrasen, die einen leisen Betrieb benötigen
Fester Sprühkopf Keine beweglichen Teile, feste Strahldüse Kleine Beete, schmale Streifen, Bodendecker
Oszillierender Sprinkler Motorisch schwenkbarer Sprühbalken Kleine bis mittelgroße rechteckige Rasenflächen

Der Hauptvorteil der Schlagsprinkler Das Design besteht darin, dass es die Kraft des Wassers selbst nutzt, um den Rotationsmechanismus anzutreiben, ohne dass eine interne Turbine oder ein Motor verschleißen könnte. Dies macht es besonders langlebig in staubigen, sandigen oder harten Wasserumgebungen, in denen feinere Innenzahnräder in anderen Sprinklertypen anfällig für Verstopfungen oder Mineralablagerungen sind.

Abdeckungsmuster und anpassbare Lichtbogeneinstellungen

Bei den meisten Prallregnern kann der Benutzer den Bewässerungsbogen von einer schmalen Keilform bis hin zu einem vollständigen 360-Grad-Kreis einstellen. Diese Einstellung wird normalerweise durch einen Auslösering oder einen einstellbaren Anschlagring gesteuert, der sich in der Nähe der Basis des rotierenden Kopfes befindet.

Vollkreismodus

Im Vollkreismodus ist der Auslösemechanismus deaktiviert, sodass sich der Kopf kontinuierlich in eine Richtung drehen kann, ohne umzukehren. Diese Einstellung ist üblich für Sprinkler, die in der Mitte offener Rasenflächen oder Felder platziert werden, wo das Wasser in alle Richtungen gelangen muss.

Teilkreismodus

Im Teilkreismodus werden zwei einstellbare Anschläge an den gewünschten Start- und Endpunkten des Bogens eingestellt. Wenn der rotierende Kopf einen Anschlag erreicht, greift ein interner Umkehrmechanismus und sendet den Kopf in die entgegengesetzte Richtung zurück. Dies ist nützlich für Sprinkler, die entlang von Rändern, Ecken oder Gehwegen platziert werden, wo eine vollständige Drehung Wasser außerhalb der Zielzone verschwenden würde.

Einstellbarer Abstand und Düsengröße

Viele Prallsprinkler verfügen außerdem über eine kleine Schraube oder ein Einstellrad in der Nähe der Düse, das den Sprühwinkel ändert oder eine leichte Diffusion bewirkt, sodass der Benutzer die Wurfweite fein einstellen kann, ohne die Düse selbst wechseln zu müssen. Austauschbare Düsen mit unterschiedlichen Durchmessern, oft im Bereich von 3/16 Zoll bis 3/8 Zoll, bieten eine zusätzliche Möglichkeit, sowohl die Durchflussrate als auch den Wurfradius für verschiedene Zonen eines Grundstücks anzupassen.

Gängige Materialien, die beim Bau von Prallsprinklern verwendet werden

Das Material, das ein Hersteller für ein wählt Schlagsprinkler wirkt sich direkt auf die Lebensdauer, die Beständigkeit gegen hartes Wasser und die allgemeine Haltbarkeit bei ständiger mechanischer Belastung durch den Schlagarm aus.

Messingkonstruktion

Schlagsprinkler aus Messing gelten weithin als die langlebigste Option für den langfristigen landwirtschaftlichen oder kommerziellen Einsatz. Messing widersteht Korrosion durch Mineralien im Brunnenwasser, hält UV-Strahlung gut stand und das zusätzliche Gewicht eines Metallgehäuses trägt dazu bei, dass der Sprinkler auch bei höheren Drücken stabil auf der Steigleitung bleibt.

Kunststoffkonstruktion in technischer Qualität

Prallsprinkler mit Kunststoff- und Polymergehäuse sind leichter, kostengünstiger und rostbeständig, was sie zu einer beliebten Wahl für Rasenflächen in Wohngebieten macht. Hochwertigere Modelle verwenden speziell für die Arm- und Ratschenkomponenten verstärkte Polymermischungen, da diese Teile den wiederholten mechanischen Belastungen standhalten.

Hybride Designs aus Messing und Kunststoff

Viele Prallsprinkler der Mittelklasse kombinieren einen Kunststoffkörper mit einem Messingdüseneinsatz oder einem Metallfederarm. Dieser Hybridansatz gleicht Kosten und Haltbarkeit aus und platziert das verschleißfestere Metall nur an den Stellen mit der höchsten mechanischen Belastung.

Best Practices für die Installation von Prallsprinklern

Die richtige Installation hat einen erheblichen Einfluss darauf, wie gleichmäßig ein Schlagsprinkler Verteilt Wasser über einen Rasen oder ein Feld.

  • Stellen Sie die Höhe des Steigrohrs so ein, dass die Düse mindestens 2 bis 4 Zoll über der umgebenden Grashöhe sitzt, sobald sie ausgewachsen ist, und verhindert so, dass der Rasen den Wasserstrahl blockiert.
  • Platzieren Sie Sprinkler so, dass der Wurfradius jeder Einheit den nächsten Kopf um etwa 50 Prozent überlappt. Dieses Prinzip wird als Kopf-an-Kopf-Abdeckung bezeichnet und verhindert trockene Stellen zwischen den Einheiten.
  • Installieren Sie auf abschüssigem Gelände ein Rückschlagventil oder verwenden Sie Anti-Drain-Riser, um einen Abfluss bei geringer Fallhöhe zu verhindern, bei dem nach dem Abschalten des Systems weiterhin Wasser aus dem untersten Sprinkler tropft.
  • Passen Sie den Druckwert des Sprinklers an die tatsächliche Leistung der Wasserversorgungsleitung an, da ein zu kleiner Rohrdurchmesser stromaufwärts dazu führen kann, dass mehrere Sprinkler nicht über ausreichend Druck verfügen, wenn sie gleichzeitig laufen.
  • Positionieren Sie die Teilkreissprinkler so, dass ihre Lichtbogenstopps genau auf die Kanten des Zielbereichs ausgerichtet sind, um ein Übersprühen auf Gehwege, Einfahrten oder Bauwerke zu vermeiden.

Wartung und Fehlerbehebung bei häufigen Problemen

Weil der interne Mechanismus eines Schlagsprinkler Da das Gerät auf einer Feder, einem Arm und einer Ratsche basiert, sind die meisten langfristigen Probleme eher auf Verschleiß, Ablagerungen oder Mineralablagerungen als auf einen elektrischen Ausfall zurückzuführen, da diese Einheiten keinen Motor enthalten.

Sprinkler dreht sich nicht

Die Ursache dafür liegt häufig darin, dass der Wasserdruck nicht ausreicht, um den Arm zu erreichen, dass die Rückholfeder gebrochen oder überdehnt ist oder dass sich Schmutz im Ratschenmechanismus verklemmt hat. Durch Reinigen der Düse und des Ratschenbereichs sowie durch Sicherstellen, dass der Druck am Sprinkler den Mindestspezifikationen des Herstellers entspricht, können die meisten dieser Fälle gelöst werden.

Ungleichmäßige oder verringerte Wurfweite

Eine teilweise verstopfte Düse, ein verschlissener Diffusorstift oder die Ansammlung von Mineralablagerungen im Wasserdurchgang können die Wurfweite verringern. Wenn Sie die Düsenbaugruppe in einer milden Entkalkungslösung einweichen und alle sichtbaren Ablagerungen entfernen, wird normalerweise die normale Wurfweite wiederhergestellt.

Übermäßiges Beschlagen anstelle eines festen Strahls

Wenn der Druck deutlich über dem Nennmaximum des Sprinklers liegt, kann der Strahl in feinen Nebel zerfallen, bevor er seinen vorgesehenen Radius erreicht. Durch die Installation eines Druckminderventils vor der Sprinklerzone wird dieses Problem häufig behoben und die Wassereffizienz verbessert.

Lautes oder unregelmäßiges Klickgeräusch

Ein überdurchschnittlich lautes Schlaggeräusch oder ein unregelmäßiger Rhythmus des Klickens weisen häufig auf eine verschlissene Feder hin, die den Arm nicht mehr mit gleichmäßiger Kraft zurückführt. Der Austausch der Feder- und Armbaugruppe, die von den meisten Herstellern als kostengünstige Ersatzteile verkauft werden, stellt in der Regel den reibungslosen Betrieb wieder her.

Wählen Sie den richtigen Prallregner für Ihre Bedürfnisse

Auswahl eines geeigneten Schlagsprinkler hängt in erster Linie von der Größe der zu bewässernden Fläche, dem verfügbaren Wasserdruck und den Umgebungsbedingungen am Installationsort ab.

Für kleine bis mittelgroße Rasenflächen in Wohngebieten ist im Allgemeinen ein Prallsprinkler mit Kunststoffgehäuse und einem Wurfradius zwischen 20 und 35 Fuß und einer einstellbaren Teilkreiseinstellung ausreichend. Bei größeren Grundstücken, Obstgärten oder landwirtschaftlichen Feldern bietet ein Prallsprinkler mit Messinggehäuse, der für höheren Druck und längere Wurfweiten ausgelegt ist (manchmal mehr als 50 Fuß), eine bessere Haltbarkeit und eine gleichmäßigere Abdeckung eines größeren Bereichs. In Regionen mit hartem oder mineralreichem Wasser verlängert die Bevorzugung interner Komponenten aus Messing oder Edelstahl gegenüber Standard-Kunststoffteilen die Lebensdauer des Geräts erheblich, da mineralische Ablagerungen die Hauptursache für vorzeitigen Ratschen- und Federverschleiß sind.

Prallsprinkler im landwirtschaftlichen und privaten Bereich

Obwohl der zugrunde liegende Mechanismus identisch ist, sind landwirtschaftliche und private Anwendungen des Schlagsprinkler stellen ganz unterschiedliche Anforderungen an die Hardware.

In der Landwirtschaft werden Prallsprinkler häufig auf erhöhten Steigleitungen entlang von Bewässerungsleitungen oder Zentraldrehsystemen montiert und sind während der gesamten Vegetationsperiode viele Stunden am Tag in Betrieb. Diese Einheiten haben fast immer ein Messinggehäuse, sind für höhere Drücke ausgelegt und mit verstärkten Federn ausgestattet, um der höheren Zyklenzahl standzuhalten, die sich über Monate nahezu kontinuierlichen Einsatzes angesammelt hat. In Wohngebieten laufen Prallsprinkler in der Regel in kürzeren täglichen Zyklen, oft 15 bis 30 Minuten pro Zone, und sind weniger kumulativer mechanischer Belastung ausgesetzt, sodass leichtere Kunststoffkonstruktionen für die meisten Hausbesitzer eine praktische und kostengünstige Wahl bleiben.

Häufig gestellte Fragen zu Prallsprinklern

Was verursacht das Klickgeräusch bei einem Prallsprinkler?

Das Klickgeräusch entsteht dadurch, dass der federbelastete Arm auf das Sprinklergehäuse trifft, nachdem er vom Wasserstrahl nach außen gedrückt wurde. Jeder Klick entspricht einer kleinen Drehung des Kopfes.

Wie weit kann ein Prallregner Wasser sprühen?

Die Wurfweite reicht je nach Düsengröße und Wasserdruck im Allgemeinen von etwa 20 Fuß bei niedrigerem Wohndruck bis zu über 50 Fuß bei Hochdruck-Landwirtschaftsmodellen.

Warum dreht sich mein Prallregner überhaupt nicht?

Die häufigsten Ursachen sind niedriger Wasserdruck, ein verklemmter oder mit Schmutz gefüllter Ratschenmechanismus oder eine verschlissene Rückholfeder, die den Arm nicht mehr mit ausreichender Kraft zurückzieht, um eine Drehung auszulösen.

Kann ein Prallregner so eingestellt werden, dass er nur einen Teil eines Rasens bewässert?

Ja. Die meisten Modelle verfügen über einen verstellbaren Auslösering, mit dem der Sprinkler auf einen Teilkreisbogen statt auf eine vollständige 360-Grad-Drehung eingestellt werden kann, wobei die Richtung an jedem Ende des Bogens automatisch umgekehrt wird.

Sind Prallsprinkler aus Messing den Aufpreis gegenüber Kunststoffmodellen wert?

Bei langfristiger landwirtschaftlicher Nutzung, hartem Wasser oder hohen täglichen Laufzeiten bietet die Messingkonstruktion im Allgemeinen eine längere Lebensdauer und eine bessere Beständigkeit gegen Mineralablagerungen, was oft die höheren Vorabkosten rechtfertigt.

Wie oft sollte ein Prallregner gereinigt oder gewartet werden?

Für Wohneinheiten ist es im Allgemeinen ausreichend, den Düsen- und Ratschenbereich ein- oder zweimal pro Bewässerungssaison zu überprüfen und zu reinigen, während landwirtschaftliche Systeme, die täglich laufen, oft von einer vierteljährlichen Inspektion profitieren.

Funktionieren Prallregner bei Wind gut?

Ja, der von einem Prallsprinkler erzeugte feste Strahl ist im Allgemeinen widerstandsfähiger gegen Winddrift als der feine Nebel, der von einigen Sprühkopfkonstruktionen erzeugt wird, was ihn zur bevorzugten Wahl für offene, exponierte Bereiche macht.
